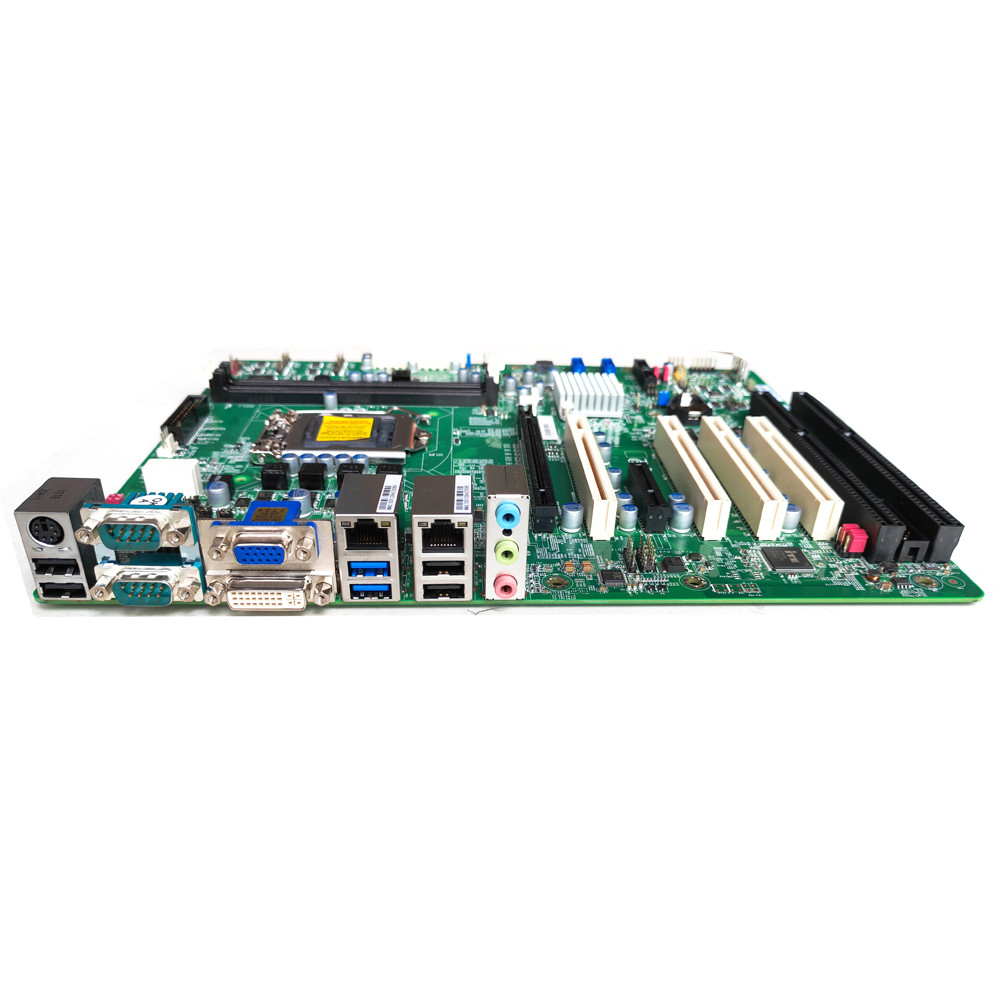

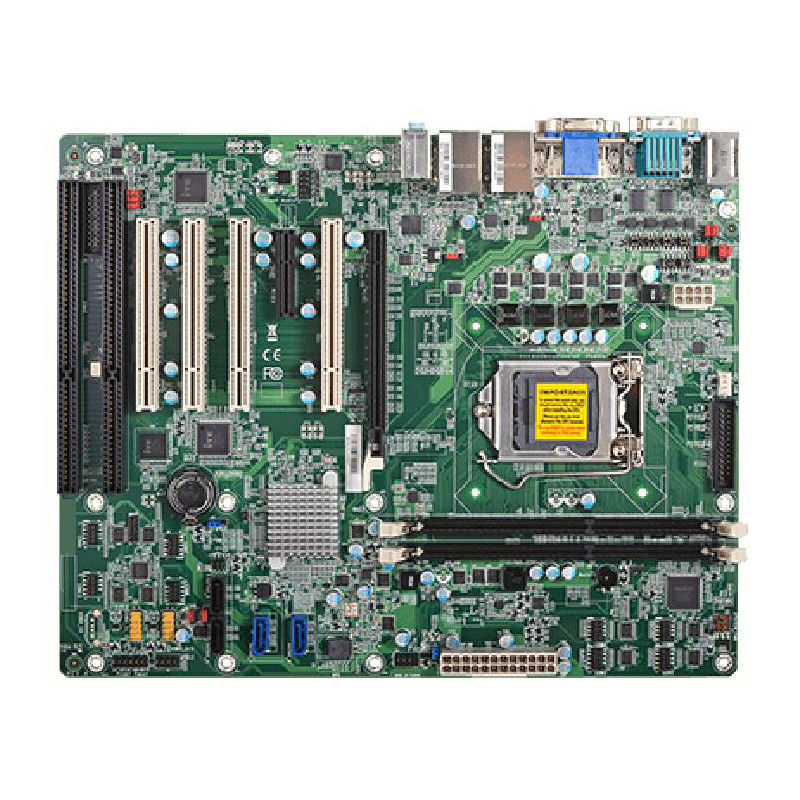

DFI HD620 Intel® H81 Płytka główna z 2 gniazdkami ISA 10 COM Dual LAN ATX Industrial Mainboard

Model nr HD620-H81 to płyta główna Intel® LGA1150 ATX z 2*ISA, 4*PCI, 10*COM, 10*USB, podwójnym LAN, DFI ATX, płyta główna przemysłowa/płyta główna dla komputera/serwera ISA

Krótkie szczegóły

- LGA 1150 soket CPU, wsparcie 4 generacji Intel^®CoreTMCPU

--Chipset Intel^®H81

--Wsparcie 2* DDR3 do 16 GB

--1* PCIe x16

--1 *PCIe x4 (sygnał x1)

--4 *PCI

--2* ISA

--1 *VGA,

--1 *DVI-D

--2* Gigabit LAN

--10* COM

--10* USB: 2* USB 3.0, 8 * USB 2.0

--4* SATA: 2 * SATA 3.0, 2* SATA 2.0

--1* Równoległe

-- wymiary:ATX, wzór 305 mm (12") x 244 mm (9,6")

Specyfikacje

Procesor

Procesory Intel® CoreTM czwartej generacji, gniazdo LGA 1150
Procesor Intel® CoreTM i7-4790S, 8M Cache, 4,0 GHz, 65 W
Procesor Intel® CoreTM i7-4770S, 8M Cache, 3,9 GHz, 65 W
Procesor Intel® CoreTM i7-4770TE, 8M Cache, 3,3 GHz, 45 W
Procesor Intel® CoreTM i5-4590S, 6M Cache, 3,7 GHz, 65 W
Procesor Intel® CoreTM i5-4590T, 6M Cache, 3,0 GHz, 35 W
Procesor Intel® CoreTM i5-4570S, 6M Cache, 3,6 GHz, 65 W
Procesor Intel® CoreTM i5-4570TE, pamięć podręczna 4M, 3,3 GHz, 35 W
Procesor Intel® CoreTM i3-4360, pamięć podręczna 4M, 3,7 GHz, 54 W
Procesor Intel® CoreTM i3-4350T, 4M Cache, 3,1 GHz, 35 W
Procesor Intel® CoreTM i3-4340TE, 4M Cache, 2,6 GHz, 35 W
Procesor Intel® CoreTM i3-4330, pamięć podręczna 4M, 3,5 GHz, 54 W
Procesor Intel® CoreTM i3-4330TE, pamięć podręczna 4M, 2,4 GHz, 35 W
Procesor Intel® Pentium® G3420, pamięć podręczna 3M, 3,2 GHz, 53 W
Procesor Intel® Pentium® G3320TE, pamięć podręczna 3M, 2,3 GHz, 35W
Procesor Intel® Celeron® G1820, pamięć podręczna 2M, 2,7 GHz, 53 W
Procesor Intel® Celeron® G1820TE, pamięć podręczna 2M, 2,2 GHz, 35W

Zestaw chipów

Intel® H81 Chipset

Pamięć

Dwa 240-pin DIMM do 16 GB Dual Channel DDR3 1333/1600 MHz

BIOS

AMI SPI 64Mbit

Grafika

Grafika Intel® HD

OpenGL 4.0, DirectX 11.1

1 x DVI-D
1 x VGA
DVI-D/VGA: rozdzielczość do 1920x1200 @ 60Hz

Interfejs rozszerzenia

1 x PCIe x16 (gen 2)
1 x PCIe x4 (gen 2)
4 x PCI
2 x ISA

Audio

Kodek audio Realtek ALC886

Kontroler Ethernet

1 x Intel® 82574 PCIe (10/100/1000Mbps)
1 x Intel® I217LM (10/100/1000Mbps)

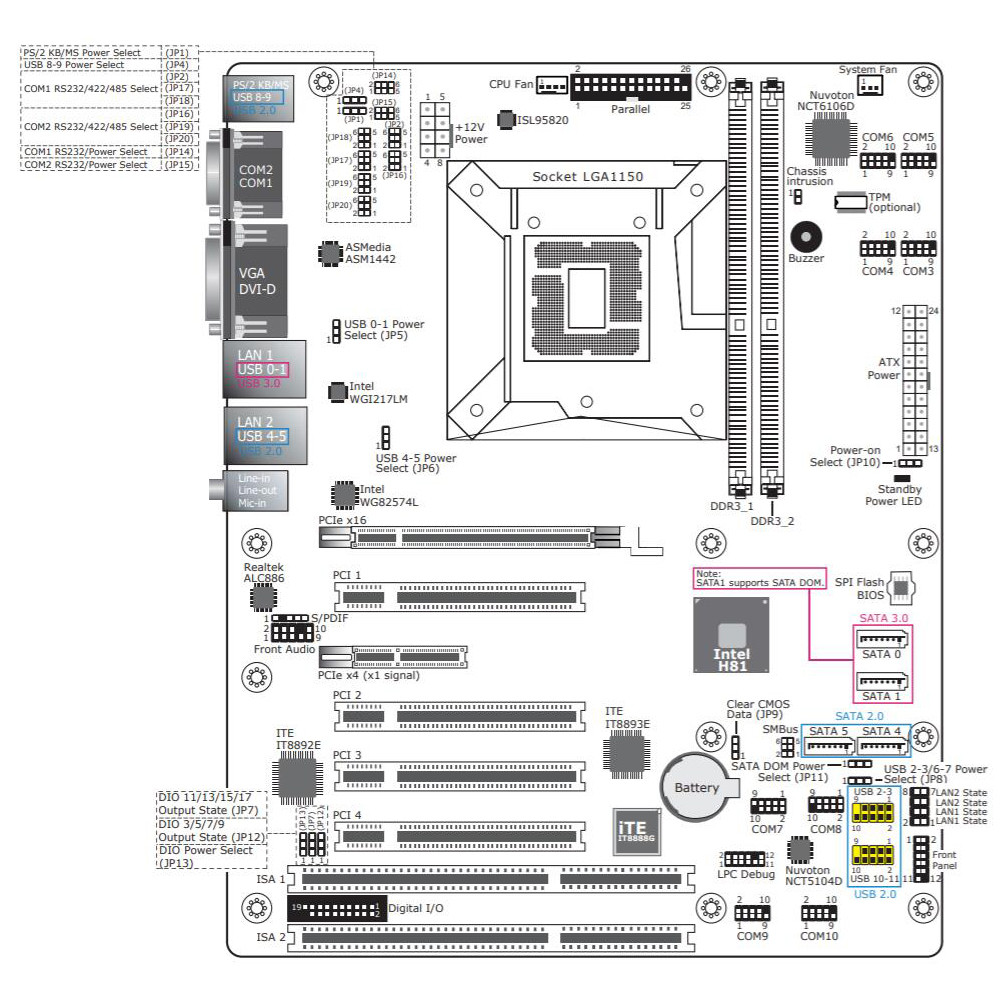

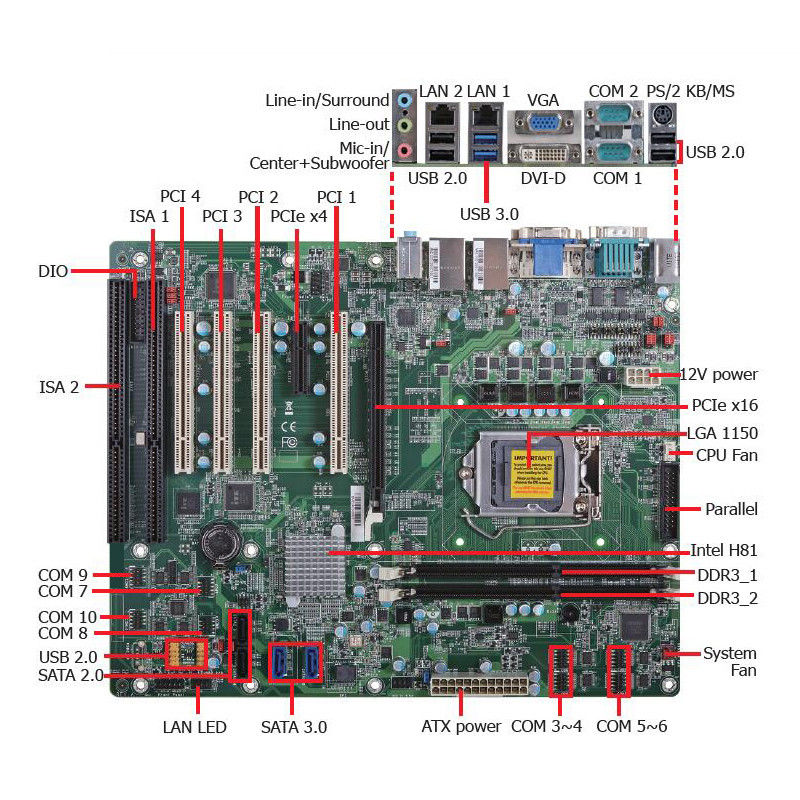

Z tyłu I/O

2 x GbE (RJ-45)

2 x RS-232/422/485 (RS-232 w/ moc) (DB-9)

2 x USB 3.0
4 x USB 2.0

1 x PS/2 (mini-DIN-6)

1 x VGA
1 x DVI-D

Audio:1 x Line-out,1 x Mic-in,1 x Line-in

Wewnętrzne wejście/wyjście

8 x RS-232 (2,0 mm pasmo)

4 x USB 2.0 lub 1 pionowy USB 2.0*

1 x dźwięk (line-out/mic-in)
1 x S/PDIF

2 x SATA 3.0 (do 6Gb/s)
2 x SATA 2.0 (do 3 Gb/s)

1 x 8-bitowy DIO

Czasomierz dla psów strażników

Wyjście i Interwał:Zresetowanie systemu, programowalne za pomocą oprogramowania od 1 do 255 sekund

TPM dostępny na żądanie

Władza

Moc ATX

Zasilanie 8-pin ATX 12V
Wyposażenie ATX 24-pin

Konsumpcja

W czasie biegu jałowego: i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
Max: i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)

Akumulator RTC: CR2032 Coin Cell

Wsparcie OS

Windows XP Professional x86 i SP3 (32-bitowe) (ograniczone funkcje)
Windows 7 Ultimate x86 i SP1 (32-bitowy)
Windows 7 Ultimate x64 & SP1 (64-bitowy)
Windows 8 Enterprise x86 (32-bitowy)
Windows 8 Enterprise x64 (64-bitowy)


Środowisko

Temperatura

Wykonanie: od 0 do 60°C
Przechowywanie: -20 do 85°C

wilgotność

Praca: od 5 do 90% RH
Przechowywanie: od 5 do 90% RH

MTBF

435,517 godzin @ 25°C; 253,313 godzin @ 45°C
Model obliczeniowy: Telcordia Emisja 2, Metoda I Przypadek 3
Środowisko naturalne: GB, GC ️ Grunt łagodny, kontrolowany

Wymiary

ATX 305 mm (12") x 244 mm (9.6")

Wysokość

PCB: 1,6 mm
Górna strona: 38,5 mm
Górna strona: 4,4 mm
