| Miejsce pochodzenia: | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa: | VEGASHINE / OEM |
| Numer modelu: | ITX-Z6741D-11 |
| Minimalne zamówienie: | 1 jednostka |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 3 do 10 dni roboczych |
| Zasady płatności: | T/T, Western Union, MoneyGram |
| Możliwość Supply: | 1000 jednostek miesięcznie |
| procesor: | Obsługa procesora Intel®Tiger Lake-Up3 (1135G7/1145G7 itp.) | Baran: | DDR4 3200 MHz, MAX64GB |
|---|---|---|---|
| Ethernet: | 1*Gigabit Lan (podwójna LAN do wyboru) | Wyświetlacz: | LVDS1/EDP1+EDP2+HDMI+VGA Wyjście |
| KOM: | 6*com | Wielkość: | 170 x 170 mm |
| Władza: | DC 12 ~ 19V Zasilacz |
Główne cechy
--- Wspiera procesor Intel®Tiger Lake-UP3 (1135G7/1145G7, itp.)
--- Wspiera dwukanałowy SO-DIMM, DDR4 3200MHz, Max64GB
--- obsługa wyjścia LVDS1/EDP1+EDP2+HDMI+VGA, cztery
wyświetla synchronicznie i asynchronicznie
--- Wbudowana karta sieciowa 1*Realtek RTL8111H/8111G Gigabit
(nieobowiązkowa podwójna sieć)
--- obsługa 2*USB3.2 Gen2 (10 Gbps), 2*USB3.2 Gen1 (5 Gbps)
--- 7*USB2.0
--- 6*COM (wspiera COM2/3 dwukierunkowy system RS485)
--- 1*M.2 M Key obsługuje PCIEX2/SATA adaptive; 1*SATAIII(6.0
Gb/s)
--- 1* M.2 E Key, obsługuje rozszerzanie modułu Wifi6/Bluetooth;
--- 1*M.2 B Key, obsługuje rozszerzenie modułu 4G/5G (opcjonalnie);
--- 1*slot na kartę SIM
--- Zasilanie prądu stałego 12~19V (12V wymaga adaptera 7A lub wyższego)
--- Rozmiar: 170*170 mm płyty głównej ITX
Specyfikacje
| Procesor |
Procesor Intel® Tiger Lake-UP3 (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| Zestaw chipów | Intel® SOC |
| Chip wyświetlania | Intel® Iris® Xe Graphics |
| Wyświetlanie wyjścia | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| Wielodisplej | Wspiera asynchroniczne wyświetlanie na czterech ekranach |
| Porty USB | 2 × USB 3.2 Gen2 (10 Gbps) 2 × USB 3.2 Gen1 (5Gbps) 7 × USB 2.0 |
| Pamięć | 2 × gniazda SO-DIMM, DDR4 3200MHz, obsługa do 32 GB |
| Wpływ dźwięku | Wbudowany sterownik dekodowania dźwięku ALC897 Niezależny wzmacniacz mocy NS4251 (3W @ 4Ω MAX) |
| Karta sieciowa | Na pokładzie 1 × Realtek RTL8111H/8111G Gigabit Ethernet (opcjonalna podwójna sieć) |
| Przechowywanie | 2 × M.2 M Klucz, obsługuje adaptywne PCIe x2/SATA 1 × SATA III (6,0 Gb/s) |
| Sloty rozszerzające | 1 × M.2 E Key, obsługuje rozszerzenie modułu Wi-Fi 6 / Bluetooth 1 × M.2 B Key, obsługuje rozszerzenie modułu 4G/5G 1 × gniazdo do kart SIM |
| Porty COM | IT8786E-I sterownik |

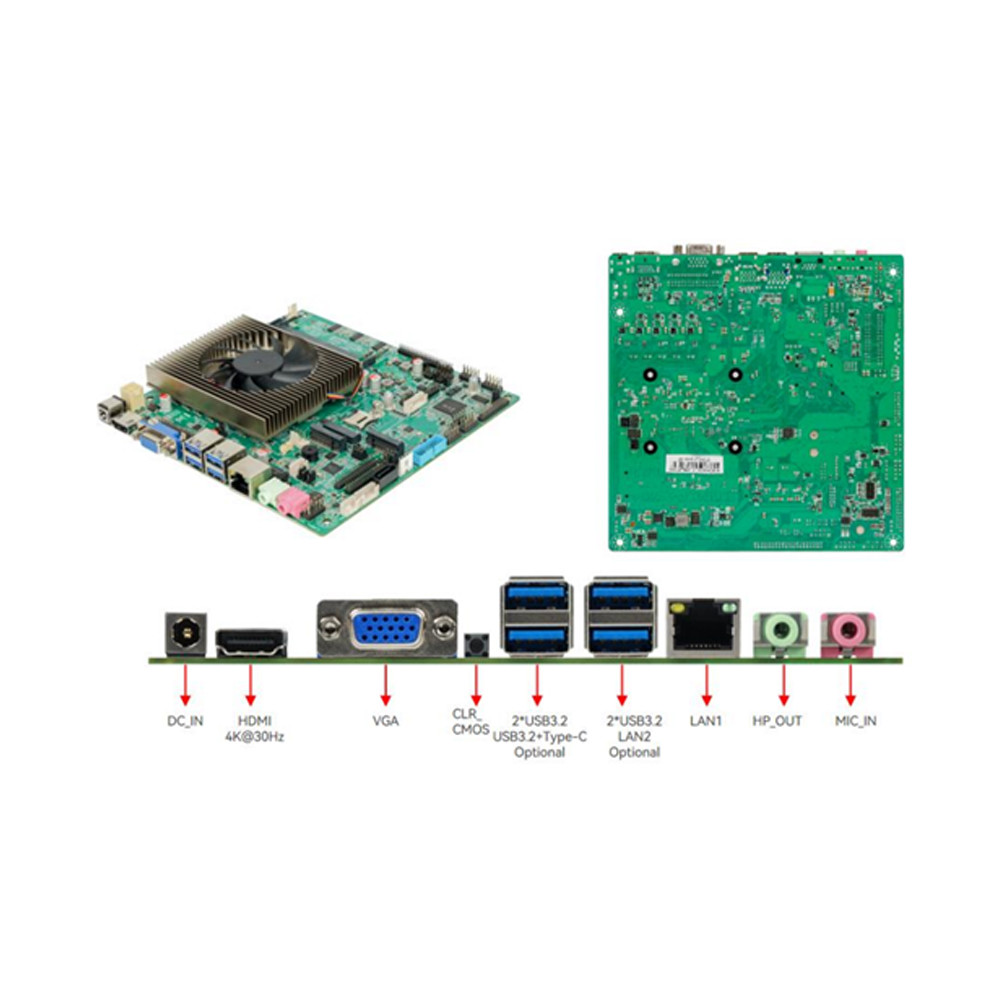

| tylny interfejs I/O | 1*DC_IN |
| 1*HDMI | |
| 1*VGA | |
| 1* przycisk CLR_CMOS | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (1Lan/typ C opcjonalnie) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
Wewnętrzny I / O łącznik |
1*F_AUDIO pin,1*Szpil głośnika |
| 1*PIN INVERT | |
| 2*Wyroby elektrycznePin LVDS | |
| 1*BKCL pin | |
| 1*pin SATA,1*SATA_PWR pin | |
| 1*F_USB1 (rozszerzalny 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (może być rozszerzony do 5*USB2.0) | |
| 1*Pin LPT | |
| 1*JPS2 pin | |
| 1*pin GPIO | |
| 1*Pin TPM | |
| 1*F_PANEL pin | |
| 6*PIN COM | |
| 1pin CFAN,1Szpilka SFAN | |
| 1pin JHDMI,1Pin JVGA | |
| 1* gniazdo ATX_IN | |
| BIOS | AMI BIOS |
| Zasilanie | Wprowadzenie zasilania DC 4PIN ATX 12~19V |
| System chłodzenia | Zawiera nowy chłodzior CPU |
| Środowisko pracy | Temperatura: -15~60°C; wilgotność 0%~95%, nie kondensująca |
| Wielkość | 170*170 mm płyty głównej ITX |
Model procesorów obsługujących:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
